杭州愛華 聲級計自動檢定系統
產品名稱：杭州愛華 聲級計自動檢定系統
產品描述：聲級計自動檢定裝置是我公司自主開發的聲級計、噪聲級計分析儀、聲校準器的檢定裝置，它可以按JJG 188-2017聲級計以及JJG 188-2002聲級計、JJG 778-2005噪聲統計分析儀、JJG 980-2003個人聲暴露計、JJG 176-2005聲校準器，已在我公司的生產過程及出廠檢驗中大量使用........
產品介紹
聲級計自動檢定裝置是我公司自主開發的聲級計、噪聲級計分析儀、聲校準器的檢定裝置，它可以按JJG 188-2017聲級計以及JJG 188-2002聲級計、JJG 778-2005噪聲統計分析儀、JJG 980-2003個人聲暴露計、JJG 176-2005聲校準器，已在我公司的生產過程及出廠檢驗中大量使用，累積檢定5萬多臺儀器，具有性價比高，操作方便等優點。

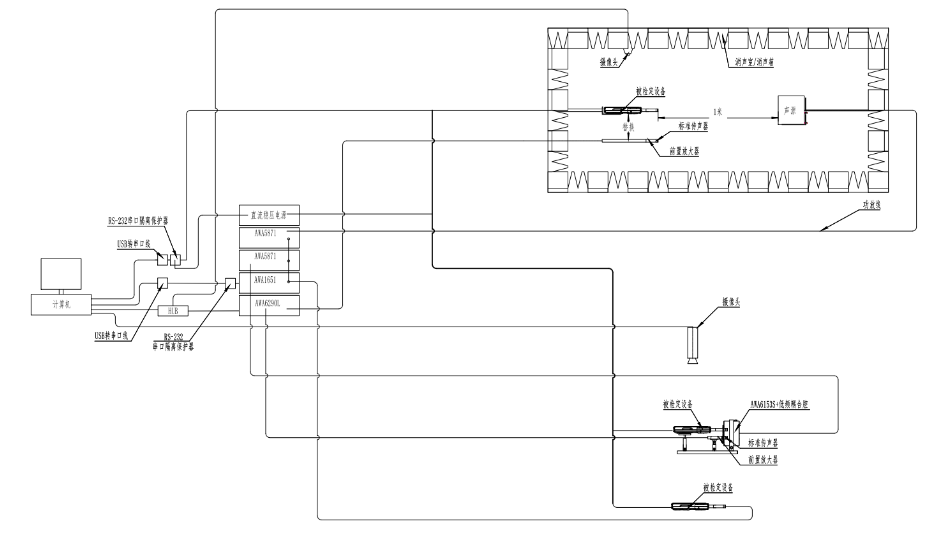

1、聲級計自動檢定系統示意圖
1.1、電信號測試連接示意圖

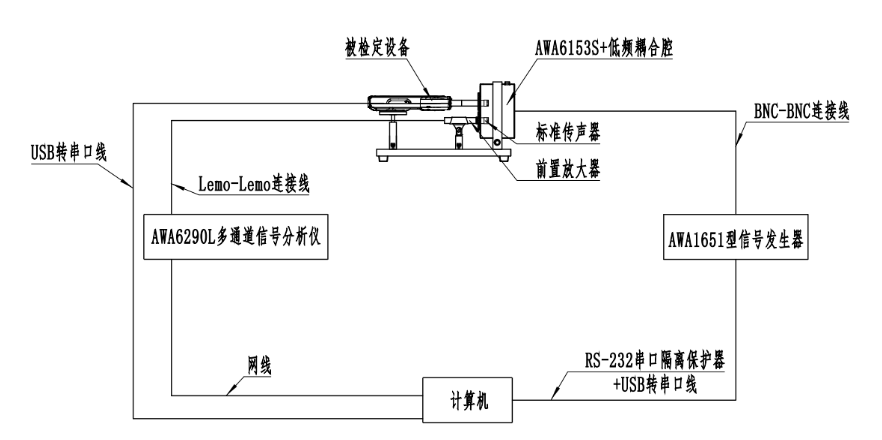

1.2、低頻聲信號檢定連接示意圖

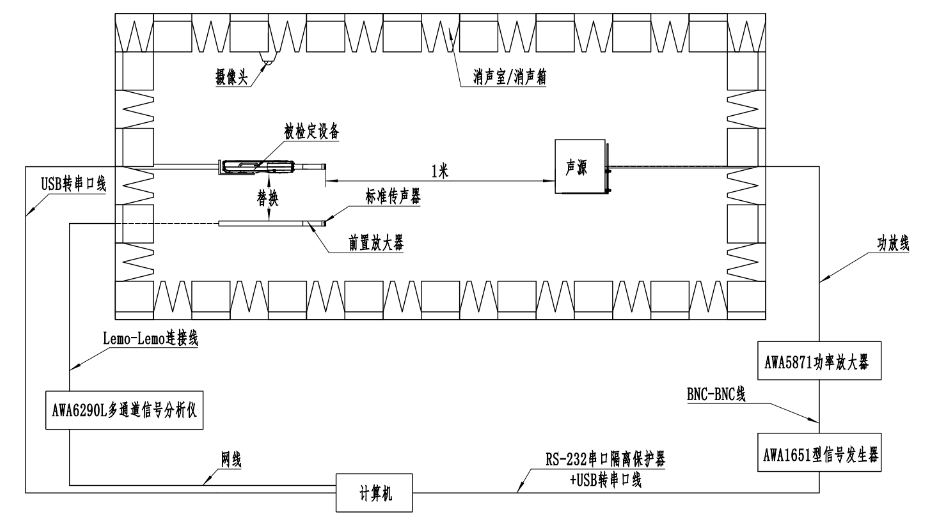

1.3、自由場高頻聲信號檢定連接示意圖
1.4電信號檢定（視頻檢定）連接示意圖
|
序號 |
設備名稱 |
主要指標或功能 |
數量 |
標準條款 |
|
1 |
AWA6021型聲校準器 |
1級校準器，250Hz、1kHz兩個頻點 |
1 |
7.1.3a |
|
2 |
40AU實驗室標準傳聲器
|
實驗室標準傳聲器 |
1 |
7.1.3b |
|
3 |
AWA14403/AWA14404型工作標準傳聲器
|
工作標準傳聲器 |
2 |
|
|
4 |
AWA1651型信號發生器
|
正弦波、猝發音、精密衰減器 |
1 |
7.1.3c，f，g |
|
5 |
AWA6290L多通道信號分析儀（兩通道即可）
|
兩個通道，聲級、電壓測量，含1/3 OCT分析軟件 |
1 |
7.1.3d |
|
6 |
AWA14600E型前置放大器
|
可加200V極化電壓 |
2 |
7.1.3e |
|
7 |
AWA5511型聲源
|
200Hz～20kHz(1米,>94dB) |
1 |
7.1.3h |
|
8 |
AWA5871型功率放大器
|
10Hz-20kHz,20W功率輸出 |
2 |
7.1.3i |
|
9 |
AWA188型消聲箱
|
測試夾具，高清攝像頭 |
1 |
7.1.3j |
|
10 |
AWA6153S+型低頻耦合腔
|
10Hz～400Hz,總失值小于0.1% |
1 |
7.1.3k |
|
11 |
聲級計檢定平臺軟件
|
控制其它儀器自動測試、保存測量結果、生成檢定證書 |
1 |
|
|
12 |
穩壓電源MCH-305B
|
給被檢儀器供電 |
1 |
|
|
13 |
視頻檢定平臺 |
用于電信號視頻識別檢定 |
1 |
視頻檢定功能配置 |
|
14 |
計算機DELL |
控制聲場，監控，編寫證書 |
1 |
|
|
15 |
1m延伸電纜 |
BNC至BNC |
2 |
|
|
16 |
RS-232 串口隔離保護器（MWE232-B） |
|
1 |
|
|
17 |
RS-232 串口隔離保護器（MWE232-C） |
|
1 |
|
|
18 |
5米延長電纜 |
LEMO至LEMO,配AWA14600E用 |
2 |
|
|
19 |
AWA8534型電信號配合器20pF適配器 |
檢定聲級計用 |
2 |
|
|
20 |
|
1/2"內螺紋轉1/4"內螺紋 |
2 |
|
|
21 |
AWA8531配合器 |
校準1/2"傳聲器用 |
1 |
|
|
22 |
AWA8532配合器 |
校準1/4"傳聲器用 |
2 |
|
|
23 |
AWA8736密碼鎖線（U轉串口線） |
為計算機擴展兩個串行口，用于控制信號源，被檢儀器 |
2 |
|
|
24 |
AWA8760型連接線 |
接AWA5688/6228+多功能聲級計 |
4 |
|
|
25 |
DB9-RJ45型打印機連接線 |
接AWA5636/5661聲級計 |
2 |
|
|
26 |
方口USB線 |
接攝像頭 |
1 |
視頻檢定功能配置 |
|
27 |
1m連接線 |
5V外接電源(USB口) |
1 |
|
|
28 |
USB 延長線 |
3m |
2 |
|
|
29 |
串口延長線 |
3~5m，安裝在消聲箱內 |
1 |
|
|
30 |
工作臺 |
|
1 |
|
|
31 |
機柜 |
|
1 |
|
