生產線產品質檢，一直是一件重要而困難的事。人的主觀判斷有著無法效仿的準確性，也有著讓人頭痛的差異性、不確定性、高成本性。



常規的生產線在線判斷方案，多從噪聲、振動幅值，頻譜特性，波動性，統計特性等方面來設置限值，給出合格不合格判斷。

實際產品的特性是多樣性的，同一產品可能需要使用多個特性進行判斷；產品特性的人工選取，限值的設定，是一個痛苦而永遠無法讓人滿意的工作。產品性能并非非黑即白，而是成線性分布；合格線附近的產品，判斷為合格或不合格具有完全的隨機性。



本方案給出的生產線在線判斷方案，集成常規的判斷分析方法，同時結合機器學習算法，對樣本數據的多種特性進行自動分級篩選，查找出最優的特征判斷集；根據判斷集，在產線上對每個測試件給出從0~100的評分，優劣好壞更清晰明了；并可通過設置合格線，靈活調整產品質量控制線。



一、 方案特點

? 簡易的樣品分類、采樣功能



? 豐富的特征庫提取，自動特征清洗、優選



? 清晰的產品評分分級，更貼近產品實際



? 耳機聽診，實時驗證



? 模塊化設計，輕松更新特征包，提高判斷率



? 多條生產線設備共用，更經濟簡潔



? 全中文操作界面



? 完全自主知識產權，升級、維護方便

二、 儀器配置清單

型號及名稱	主要功能	數量
主機	1通道振動、1通道噪聲信號同步采集	1
預極化測試電容傳聲器	1/2’’電容傳聲器，聲電轉換	1
前置放大器	配合電容傳聲器使用，阻抗變換	1
三腳架	1.5米，固定電容傳聲器	1
延伸電纜	BNC-BNC連接線，5m長。延伸傳感器	2
振動加速度計	單軸向振動加速度傳感器	1
AWA6021A型校準器	電容傳聲器聲校準使用	1
立體聲耳機	用于耳機監聽	1
1/3 oct分析軟件包	2通道OCT、1/3OCT頻譜分析	1
FFT分析軟件包	2通道窄帶頻譜分析	1
頻域分析軟件	三維色譜圖，時間、頻率、幅度關系	1
采集分析軟件	原始波形查看，后分析	1
時間歷程軟件	實時顯示某通道測量值隨時間變化曲線	1
聲品質軟件	ISO 532-1:2017  Acoustics — Methods for calculating loudness —Part 1:Zwicker method 靜態響度、時變響度、尖銳度、粗糙度、波動度測量	1
自定義帶寬分析軟件	自定義濾波器帶寬范圍，可設置多個帶寬。支持限制設定	1
對比分析軟件	將多條數據導入到同一界面比對、分析	1
數據庫管理	存儲及查閱各模塊測量數據?？商砑觽渥⑿畔?。支持數據庫備份	1
生產線判斷軟件——機器學習	根據產品特征庫，對產品進行評分分級。	1
	免費提供錄音采集軟件，可設置快捷鍵快速分類存儲樣品錄音。提供免費的采集技術支持。 提供一年或50次產品特征學習服務。（以先到者為準）
計算機	dell品牌機 Win10 操作系統 I5及以上CPU，8G內存，256G固態硬盤	1
單價	134000元(含稅)

三、 參數介紹

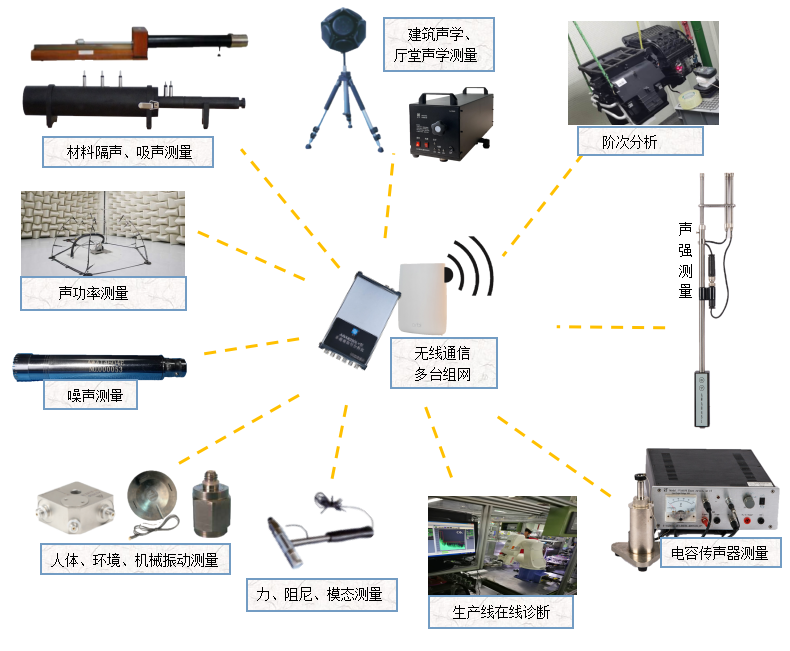

1、主機

主機是一款利用計算機多媒體技術開發的信號分析儀器。多通道間嚴格同步，高精度采樣，可用在噪聲、振動等模擬信號的采集、頻譜分析及相關應用中。分析儀分信號發生器和信號采集器兩部分，發生器獨立兩通道，采集器獨立通道。采用網口進行數據通信，使用方便。





1.1采集部分主要技術指標

1、 輸入通道：1~6個

2、 輸入信號類型：電壓或ICP

3、 AD位數：24位

4、 動態范圍：大于110dB

5、 頻率范圍：0.1Hz～80kHz（1kHz為基準，誤差小于0.1dB）

6、  測量范圍：電壓10μV-10V(rms)

噪聲18 dB(A)～140dB(A)(配50mV靈敏度的傳聲器)

       振動0.03m/s2～10000m/s2(配1mV/(m/s2)加速度傳感器)

當傳感器靈敏度變化時，測量范圍將隨之不同。

7、 采樣頻率：8192、12kHz、16384、24kHz、32768、48kHz、65536、96kHz、131072、192kHz可選

8、 輸入阻抗：>600kΩ||<200pF

9、 單獨轉速輸入通道

10、 耳機監聽功能



1.2 發生部分主要指標

1、 輸出通道：2個

2、采樣頻率：8192、12kHz、16384、24kHz、32768、48kHz、65536、96kHz可選

（可設置單通道輸出，采樣率可支持131072和192k采樣）

3、 頻率范圍：10Hz~70kHz（1kHz為基準，誤差小于1dB）

4、 最大輸出幅度：2V（rms）

5、 諧波失真：<0.1% @2V

6、 輸出波形：正弦波、白噪聲、粉紅噪聲、掃頻正弦波、猝發音信號、多頻信號、掃幅正弦波、MLS信號、用戶自定義信號等

2、預極化測試電容傳聲器

1．尺寸：1/2’’

2．頻率范圍：10Hz~20kHz

3．靈敏度：約為50mV/Pa

4．動態范圍：16～140dB

5．頻響特性：自由場

6．溫度系數(dB/℃)：0.01

3、前置放大器

1. 類型：ICP型

2. 頻率范圍：10Hz~100kHz

3. 輸入阻抗：≥10 GΩ//0.35 pF

4. 傳輸增益：-0.15dB

5. 輸出阻抗：＜50 Ω

4、振動加速度計

1．類型：ICP型

2．靈敏度：≈ 50mV/g

3．頻率范圍：1 Hz~5kHz

4．測量峰值：±100g

5．溫度范圍：-40 ~ +120

5、AWA6021A型校準器

1. 執行標準：GB/T 15173-2010/IEC 60942:2003 1級

2. 頻率：1kHz±1Hz

3. 標稱聲壓級：94dB 和114dB

4. 聲壓級準確度：1級，±0.25dB

5. 總諧波失真：≤1%

6. 標配AWA8531型1/2″聲校準配合器

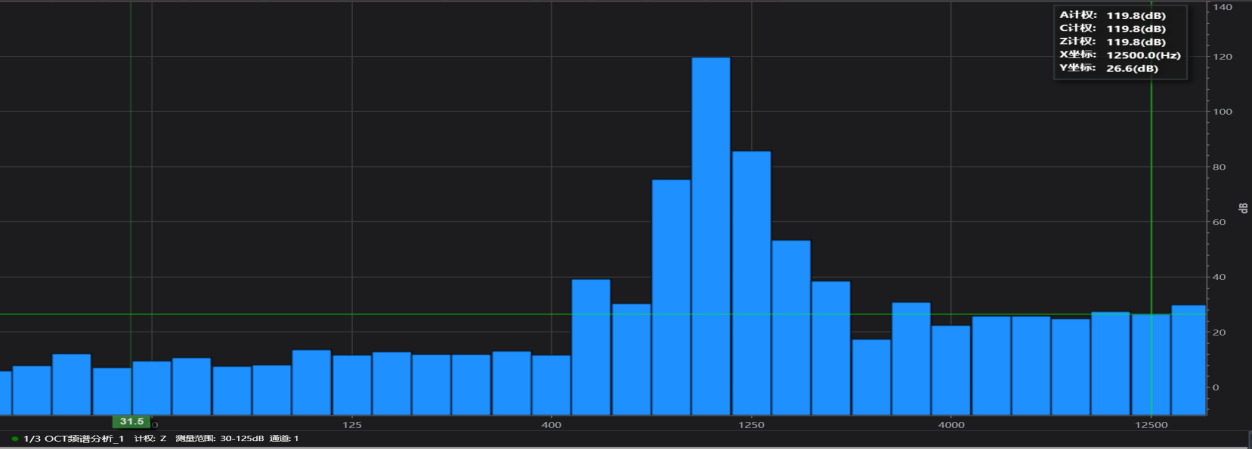

6、1/3 OCT分析軟件

1．符合標準：IEC61260 CLASS 1,GB/T3241 1級

2．頻率計權：A、C、Z可選

3．平均方式：線性、指數、恒誤差可選

4．可隨時間記錄分析結果，最小記錄間隔為0.01s

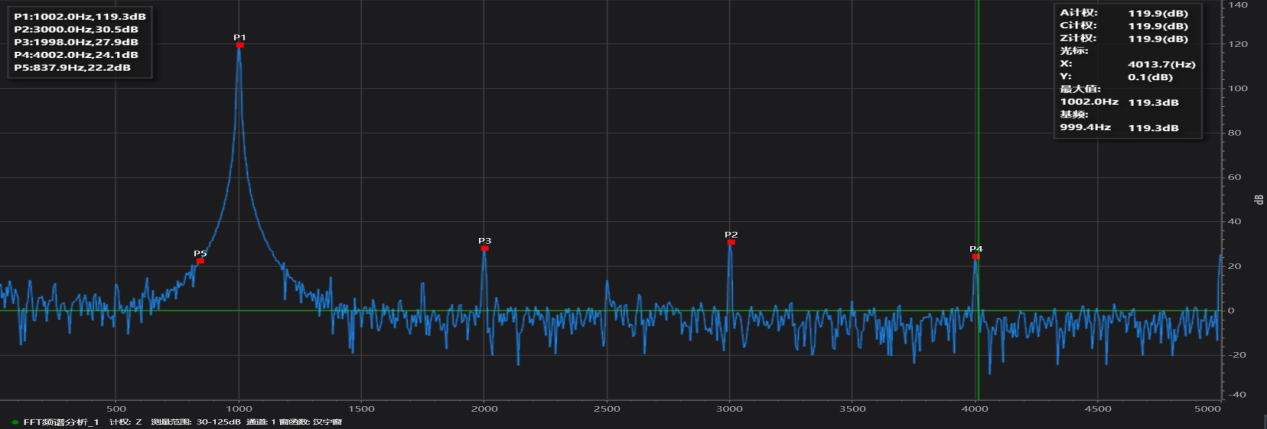

7、 FFT分析模塊性能

1、窗函數類型：漢寧窗、漢明窗、平頂窗、布萊克曼窗、梯形窗、三角窗、矩形窗

 2、FFT線數：256、512、1024、2048、4096、8192、16384、32768、65536

 3、平均方式：線性、指數

 4、數據重疊率：0、25%、50%、75%

 5、特殊功能：互譜、諧波分析、超限測量、最大值保持等



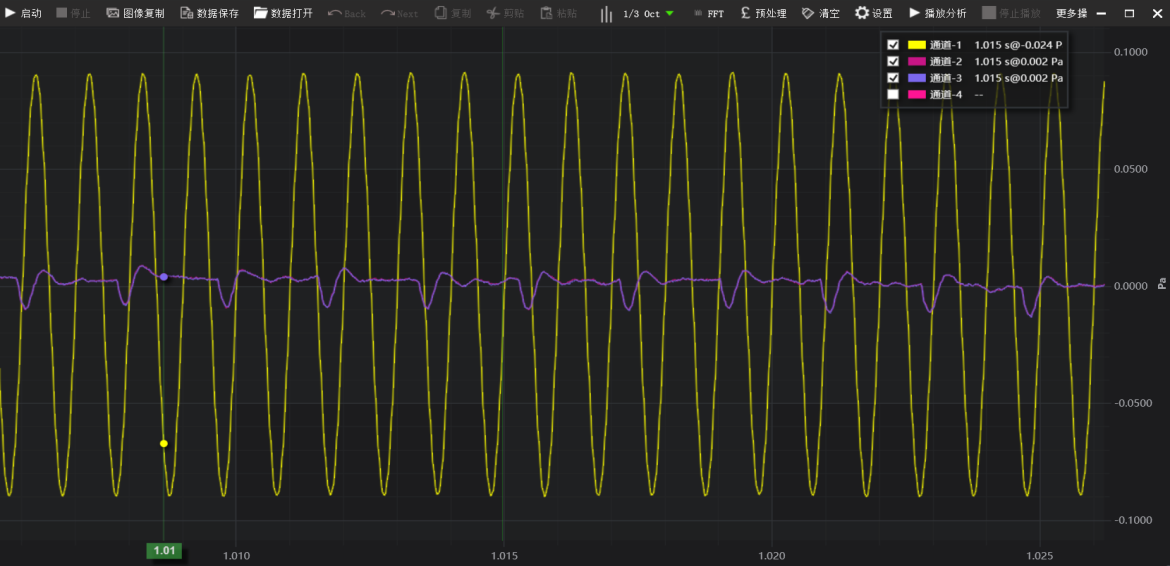

8、采集分析軟件

1. 實時采集顯示波形，支持多通道同步采集，采集時間可設定。

2. 可對波形數據剪切.粘貼.復制.另存,放大,縮小.

3. 配相應軟件可對記錄波形進行后分析



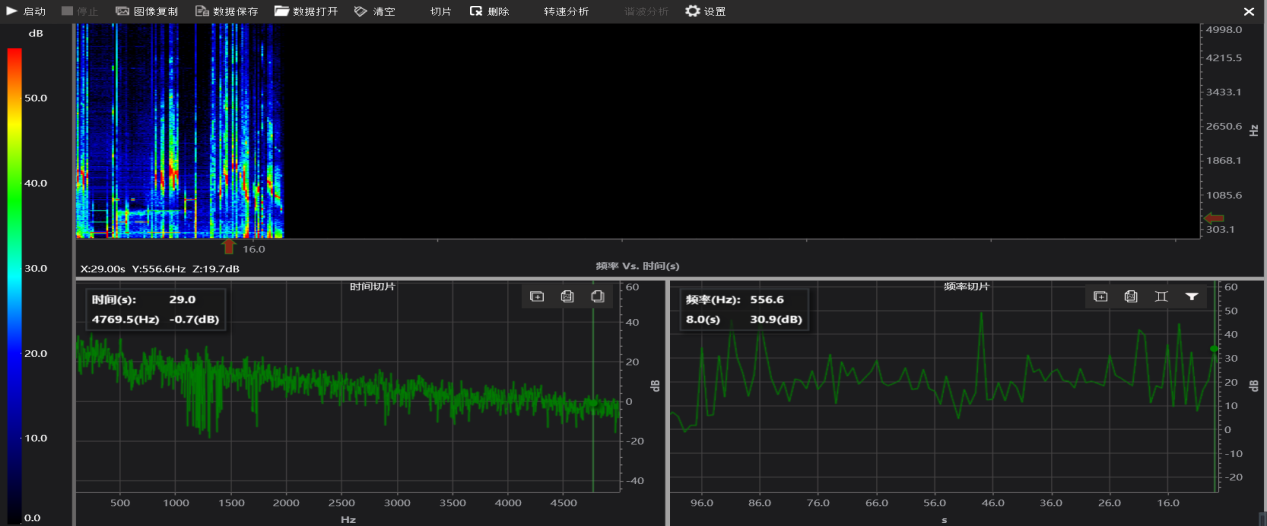

9、頻率分析軟件模塊

1、以色譜圖的形式直觀展現產品一段時間的頻譜變化

2、用于故障特征點分析診斷用，橫坐標為時間，縱坐標頻率，分貝大小用顏色表示；

3、時間切片，顯示某一時刻頻率、幅值二維圖

4、頻率切片，顯示某一頻率的時間歷程二維圖

       5、數據可保存，后續脫機分析



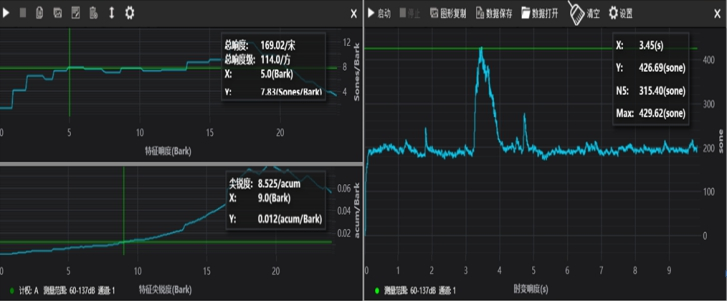

10、聲品質測量

1、響度參照標準ISO 532_1(靜態響度、時變響度)

2、 尖銳度采用Aures分析方法

3、多指標同時測量

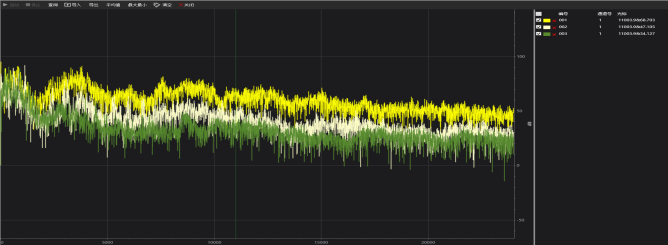

11、對比分析軟件

可從分析窗單次添加或數據庫中批量導入數據進行對比分析。

可以計算多條曲線的平均值，最大值，最小值計算；

可以編輯公式，進行多條曲線間的數據計算功能；

數據可導出保存



12、數據庫管理軟件

一鍵存儲多個分析模塊數據

支持時間、序號等索引數據，導入數據到模塊顯示

可批量選取導入數據到對比分析窗





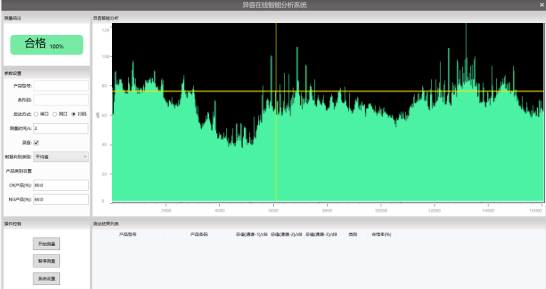

13、生產線判斷軟件——機器學習

    1、支持串口、網口、掃碼等多種啟動方式

    2、支持分級錄音，方便增加學習樣本庫

    3、靈活設置產品閾值

    4、實時頻譜分析現實

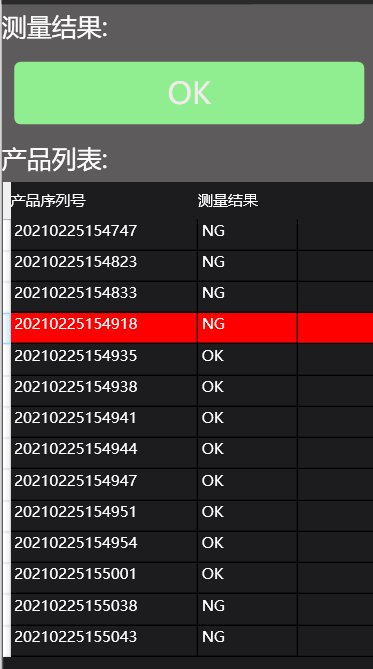

    5、醒目現實產品判斷分數及NG結果

    7、 列表現實歷史測量數據



14、機器學習服務

1、免費提供采樣軟件

2、免費提供一個月的樣機試用

3、免費提供采樣技術支持

4、收到樣品錄音后，5個工作日內提供特征學習庫

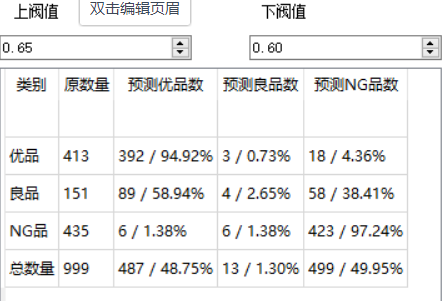

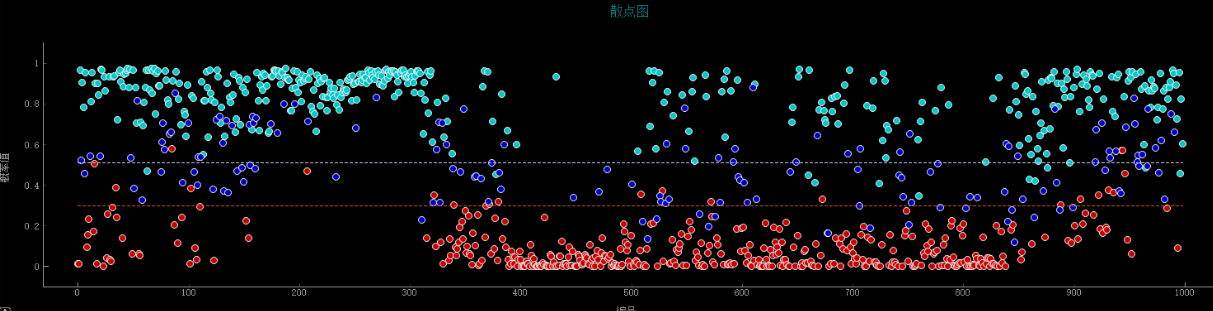

5、提供樣品判斷率，質量分級散點圖
